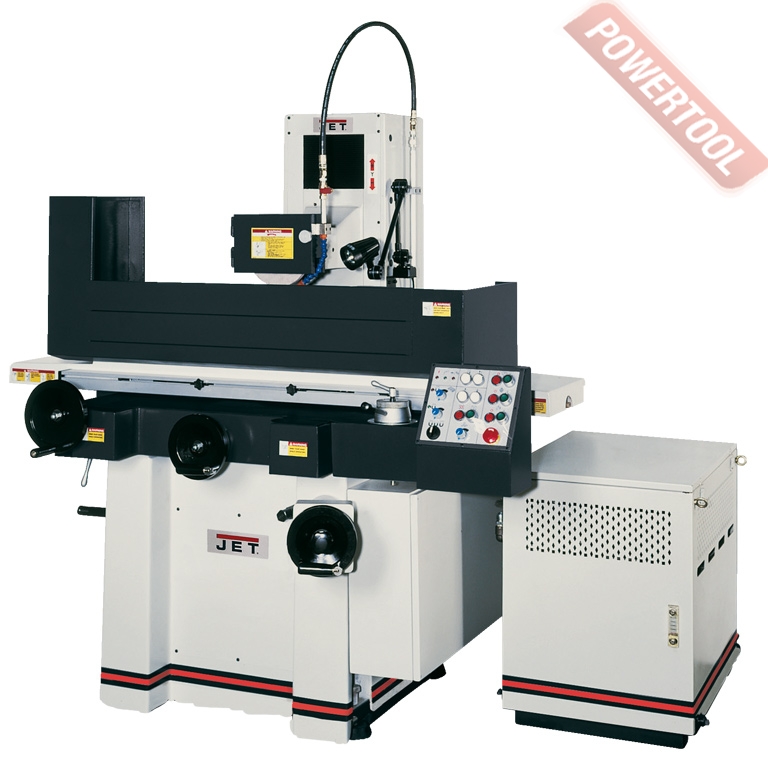

Плоскошлифовальный станок по металлу JET JPSG-1020AH арт.ITA3A1020

Плоскошлифовальный станок по металлу JET JPSG-1020AH предназначен для выполнения операций шлифования абразивными и алмазными кругами плоских поверхностей деталей, установленных непосредственно на магнитной плите или с помощью тисков. Данное оборудование займет достойное место на производствах конечного цикла различных отраслей промышленности и обеспечивает повышенный класс и точность обработки. Этот станок справится с шлифовкой заготовок до 530 мм в длину, 280 мм в ширину, максимальный подъем оси шпинделя над столом составляет 500 мм.

Размер электромагнитного стола у этой модели - 250х500 мм. Продольное перемещение можно производить как с помощью гидравлики (до 480 мм), так и в ручную (до 620 мм), скорость перемещения выбирается в диапазоне от 5 до 20 м/мин. Максимальное поперечное перемещение рабочего стола в автоматическом режиме составляет 270 мм, в ручном - 300 мм. В ручном режиме за один оборот маховика стол перемещается на 5 мм. Для быстрой смены режимов работы или замены заготовок шпиндель станка снабжен механизмом ускоренного перемещения.

С целью увеличения точности обработки и повышения эксплуатационного ресурса станка шпиндель установлен сразу на четыре подшипника (7-й класс). Частота оборотов у JPSG-1020AH постоянна и составляет 2850 об/мин, оптимально подобранный диаметр шлифовального круга - 203 мм. Точность подачи круга к заготовке (одно деление нониуса вертикального перемещения) соответствует классу прецизионного оборудования - 0,005 мм. Как и все станки данного класса, JPSG-1020AH оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.

Предусмотрен контроль уровня масла, а также подача СОЖ к шлифовальному кругу. Удобный и информативный блок управления станком позволяет производить автоматизированные операции шлифования по 2-м координатам и контролировать все основные рабочие операции. Станина изготовлена из особого чугуна с особыми ребрами жесткости для снижения возможных вибраций.

Особенности JET JPSG-1020AH

• Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации.
• База, направляющие, стол и стойка изготовлены из высококачественного чугуна.
• Автоматизированные операции по 2-м координатам.
• Ускоренное вертикальное перемещение шпинделя.
• 4 шпиндельных подшипника (7 класс) для работы с высокой точностью.
• Автоматическая система смазки с индикатором минимального уровня масла.
• Удобный пульт управления с размещенными на нем кнопками и переключателями.
