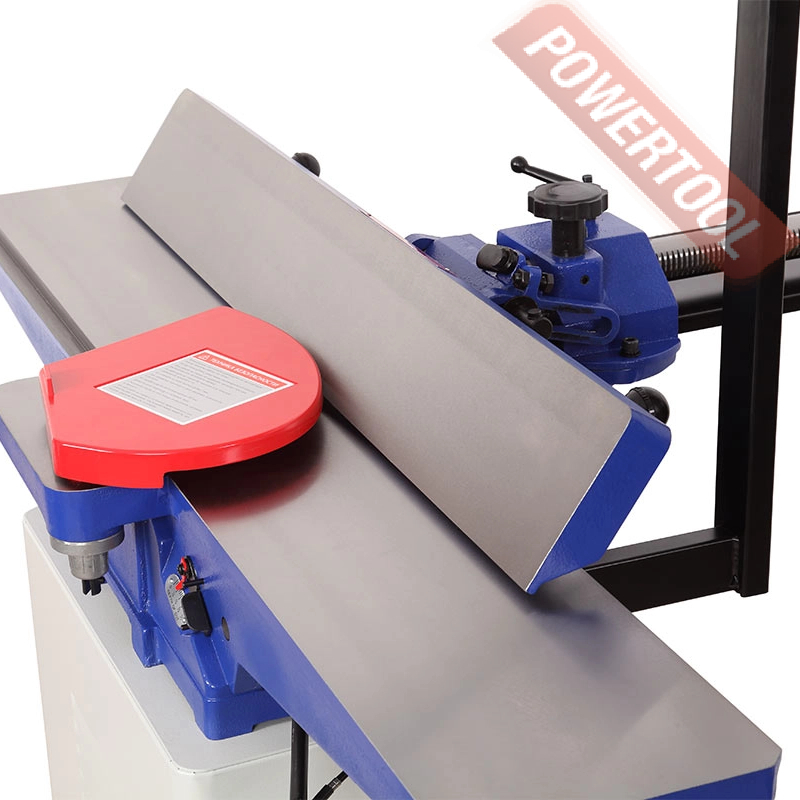

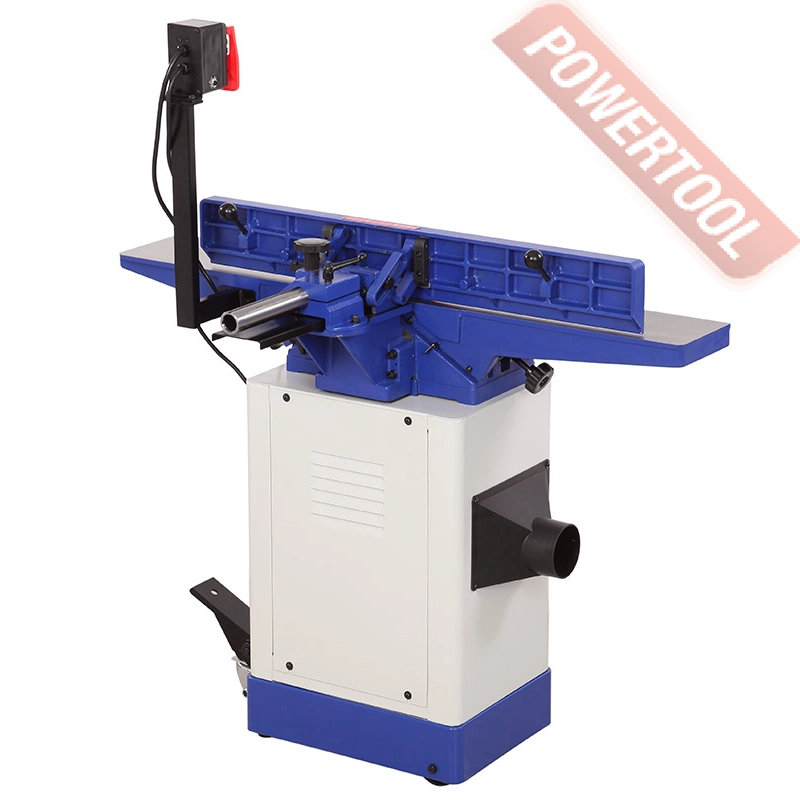

Фуговальный станок BELMASH J150/1170AR 220V S021A

Фуговальный станок BELMASH J150/1170AR 220V S021A предназначен для прямолинейного строгания плоскости деревянных заготовок. Модель удобная и понятная в применении, подходит для любительского использования или в небольших мастерских.

При соответствующей наладке выполняет следующие операции:

• строгание (фугование) по пласти или кромке;
• строгание (фугование) под углом (по ребрам);
• выборка четверти.

Особенности BELMASH J150/1170AR

• Параллельный упор, основание, приемный и подающий столы изготовлены из высококачественного чугуна.
• Возможность установки вала Helical.
• Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны.
• Простота и удобство настройки глубины строгания.

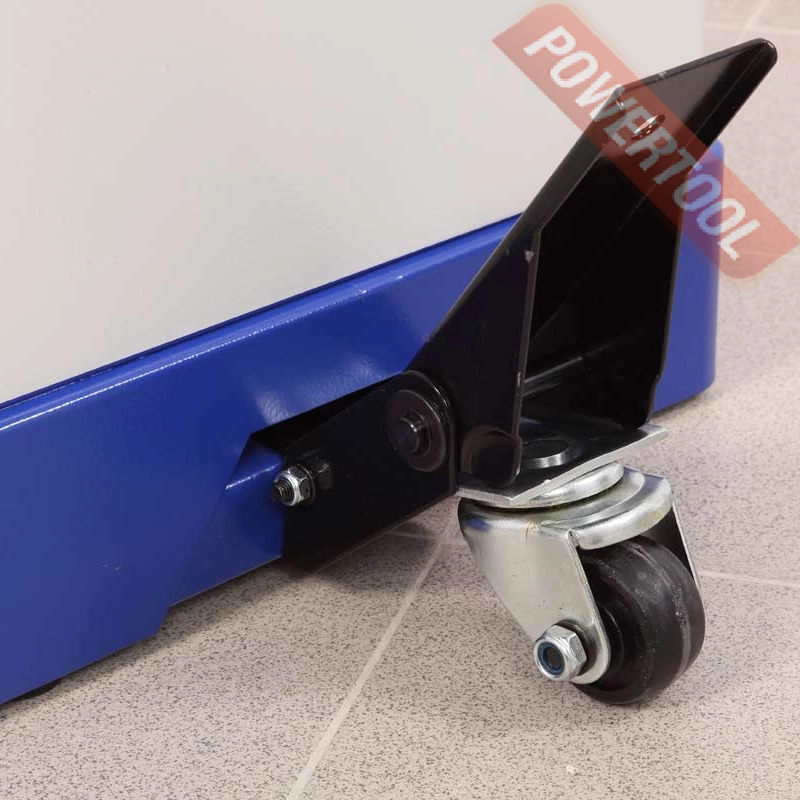

• Колесная система для перемещения станка по мастерской.
• Кнопки управления на отдельной стойке.
• Патрубок для подключения стружкоотсоса.

Конструкция

В тумбе-подставке расположен однофазный асинхронный двигатель мощностью 1100 Вт и 100-миллиметровый патрубок аспирации для подключения к вытяжной установке.

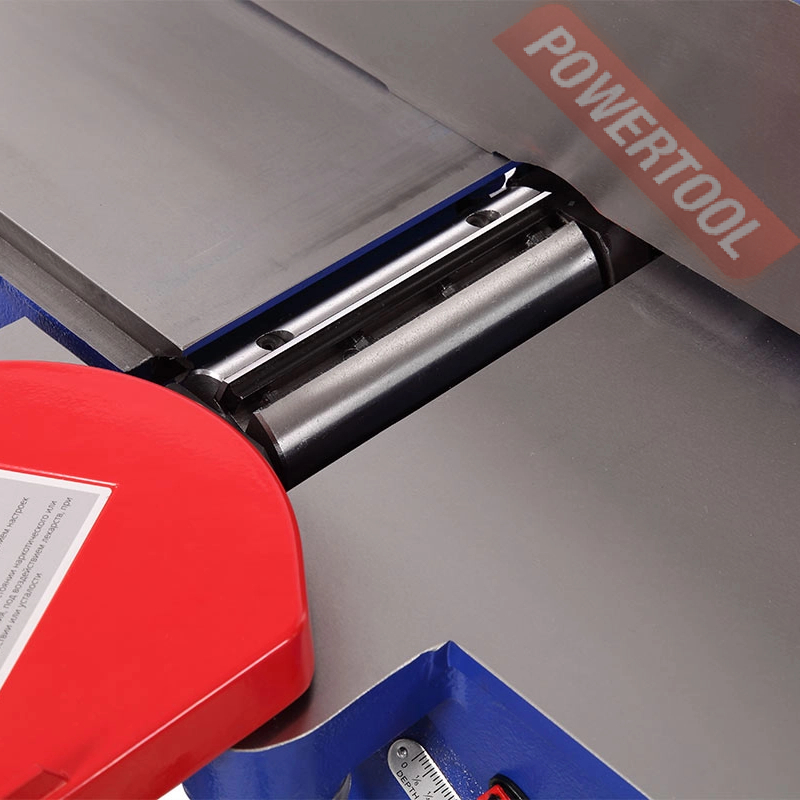

Верхняя часть состоит из основания, чугунных рабочих столов и чугунного параллельного упора, литого защитного кожуха и трехножевого строгального вала. Возможна замена ножевого вала на вал Helical. Это позволит производить более чистый рез, снизит ударные нагрузки, вибрацию, а также обеспечит больший ресурс ножей за счет четырехгранных переворачиваемых пластин.

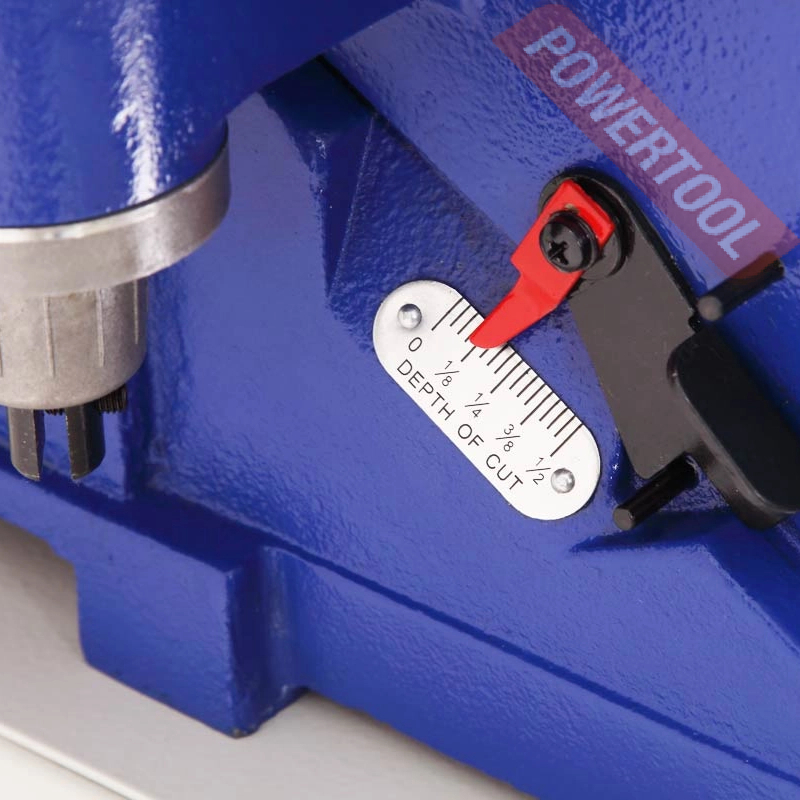

Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1190 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

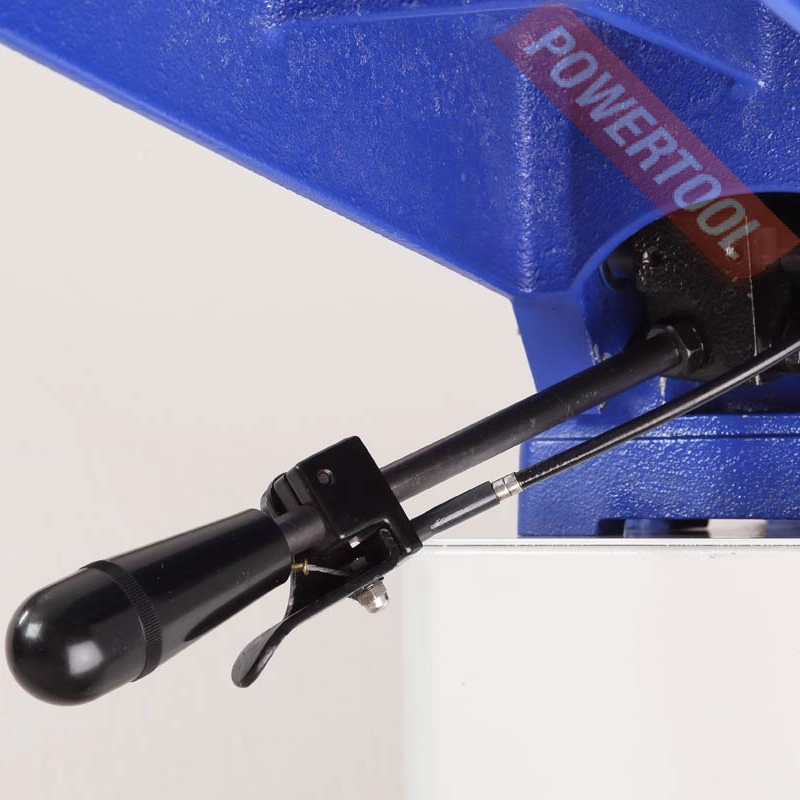

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», что обеспечивает надежность и долгий срок службы. Для удобной настройки подающего стола на рукоятке регулировки глубины строгания добавлена скоба быстрой фиксации. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

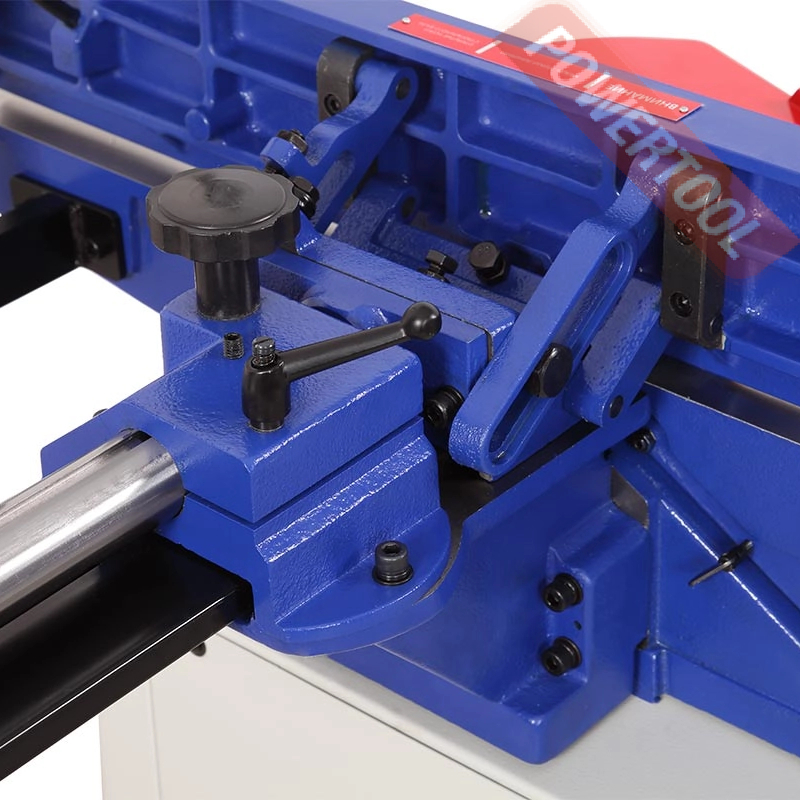

Размер параллельного упора 885х123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения – реечный, более удобный механизм выставления угла.

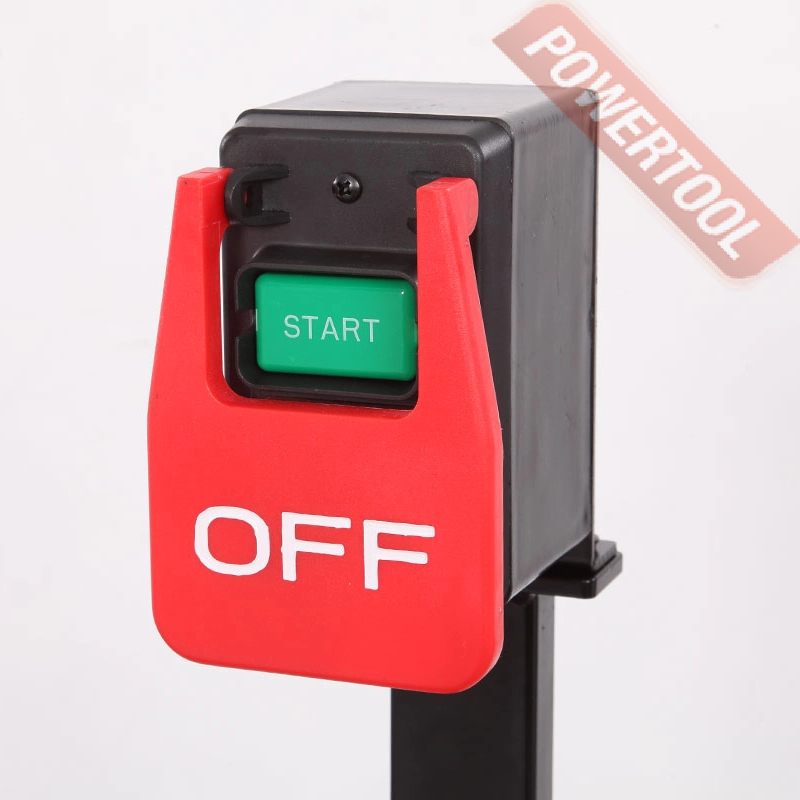

Для удобства пользователя выключатель вынесен на специальную стойку, оснащен кнопками "Старт" и "Стоп".

Для комфортной и безопасной работы в комплект поставки входят специальные упоры для подачи заготовки. Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 10 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
